Mau Paham Database? Kenalan Dulu Sama ERD, Biar Gak Bingung Terus!

Pernah dengar istilah ERD, tapi masih belum paham betul apa itu? ERD sering digunakan dalam perancangan database dan sistem informasi, tapi sebenarnya konsepnya sederhana dan mudah dipahami.

Apa Itu ERD?

ERD atau Entity Relationship Diagram adalah diagram yang menunjukkan bagaimana data di dalam sebuah sistem saling terhubung. Sederhananya, ERD itu seperti "peta" yang membantu kita memahami hubungan antara berbagai elemen data dalam sistem atau database.

Fungsi ERD

Jadi, kenapa kita butuh ERD? Berikut ini beberapa fungsi utamanya:

1. Memvisualisasikan Struktur Data
   Dengan ERD, kita bisa lihat dengan jelas gimana data-data di sistem kita diatur.

2. Memudahkan Pemahaman
   Lihat ERD itu mirip kayak lihat peta jalan. Jadi, kita bisa cepat paham gimana data satu terhubung sama data lainnya.

3. Perencanaan Database
   ERD ini biasanya dipakai buat merancang struktur database sebelum bener-bener diterapkan.

4. Dokumentasi
   ERD juga jadi semacam dokumentasi, penjelasan visual soal struktur data dan relasi yang ada.

Kegunaan ERD

ERD ini punya banyak manfaat, lho. Nih,

• Perancangan Sistem Informasi
  Buat bikin sistem informasi yang efisien, kita butuh ERD biar lebih gampang ngerancangnya.

• Pengembangan Aplikasi
  Kalau mau bikin aplikasi, ERD membantu kita bikin struktur database yang sesuai dengan kebutuhan aplikasi tersebut.

• Analisis Data
  Pengen analisis data atau cari pola yang menarik? ERD membantu kita buat ngecek relasi dan pola data.

• Komunikasi Antar Tim
  ERD bisa jadi alat komunikasi antara analis, programmer, bahkan user. Jadi, semua paham apa yang lagi dibahas!

Komponen Utama ERD

Biar nggak bingung, yuk kenalan dulu sama komponen utama ERD:

• Entitas
  Ini kayak objek atau konsep yang punya eksistensi sendiri di sistem, contoh: Pelanggan, Produk, Pesanan.

• Atribut
  Sifat atau karakteristik dari entitas. Contoh, Pelanggan bisa punya nama, alamat, dll.

• Relasi
  Ini hubungan antara dua entitas, misalnya: Pelanggan membeli Produk, atau Pesanan terdiri dari Produk.

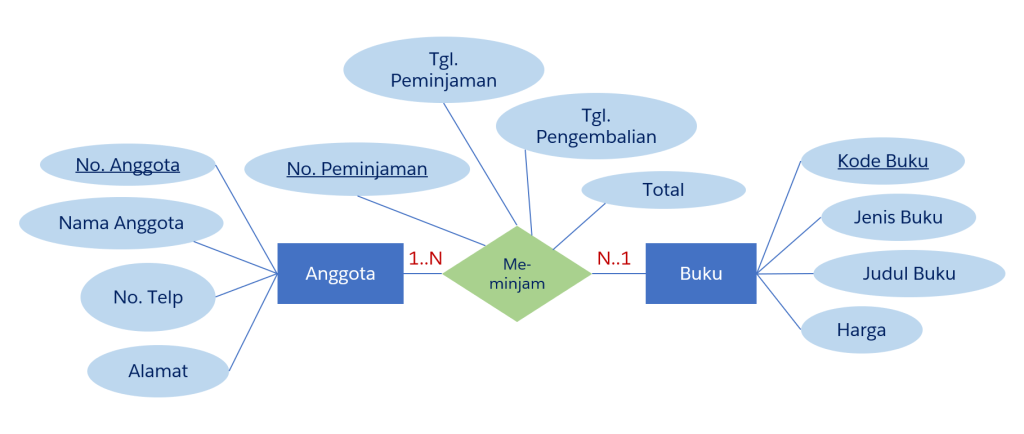

Contoh ERD Sederhana

Berdasarkan gambar di atas, berikut contoh entitas beserta atributnya:

• Anggota (atribut: No. Anggota, Nama Anggota, No. Telp, Alamat)
• Buku (atribut: Kode Buku, Jenis Buku, Judul Buku, Harga)
• Meminjam adalah relasi antara Anggota dan Buku yang menunjukkan proses peminjaman buku oleh anggota perpustakaan. Relasi ini memiliki atribut: No. Peminjaman, Tgl. Peminjaman, Tgl. Pengembalian, dan Total.

Dalam ERD ini, kita bisa melihat bagaimana Anggota dapat meminjam beberapa Buku (1..N), dan setiap Buku dapat dipinjam oleh banyak Anggota (N..1), dengan detail peminjaman dicatat melalui relasi Meminjam.

ERD itu alat yang penting buat perancangan database. Dengan ngerti konsep dasar ERD, kita bakal bisa bikin database yang lebih rapi, efektif, dan efisien!
